プリント基板
製品一覧
ここでは、当社の製品や特注品にも実際によく使われているプリント基板(Printed Board)の紹介です。当社の基板はすべてPbFreeとなっています。

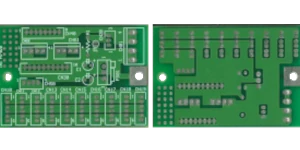

PS-020は、3端子レギュレータを取り付けることで、2種類の電圧を取り出すことができる電源分配用の基板です。各コネクタは、日本圧着端子社製 VHシリーズ, PHシリーズと日本航空電子工業製 IL-Gシリーズが使用できます。自由にマウント可能な領域を用意しているため汎用性の高い使用が可能です。
![PS-020基板実使用例 PS-020基板実使用例](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_150,h_150/https://www.n-imi.com/wp-content/uploads/2023/08/fb3d571c9437ae4ad8e30fd7755c126f.webp)
PS-020基板実使用例
![PS-020基板実使用例 PS-020基板実使用例](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_150,h_150/https://www.n-imi.com/wp-content/uploads/2023/08/d733d8565ddbc27e570e67b8522eff07.webp)
PS-020基板実使用例

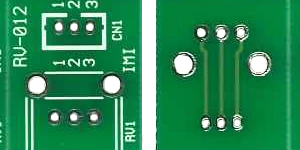

RV-012はボリュームを固定するための基板です。PS-020とは違い、この基板はアルプス電気社製 RK09L1120シリーズに最適化されています。基板に取り付け用の穴は開いていないため、ボリュームにナットを取り付けて基板に固定しています。コネクタは日本圧着端子社製 PHシリーズを想定しております。
![RV-012基板実使用例 RV-012基板実使用例](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_150,h_150/https://www.n-imi.com/wp-content/uploads/2023/08/c844560dbf74f4b7a43866ee5a080333.webp)
RV-012基板実使用例
![RV-012基板実使用例 RV-012基板実使用例](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_150,h_150/https://www.n-imi.com/wp-content/uploads/2023/08/b4448c22cac6cfd095b95393ec589da1.webp)
